雙接管呼吸閥-HX2型
- 品牌：???瑞奇閥門
- 型號：???HX2
-
HXF系列瑞奇呼吸閥是固定在儲罐頂上的通風裝置。以保證儲罐內壓的正常狀態，，防止罐內超壓或超真空使儲罐遭受損壞，也減少罐內液體液體揮發損耗。
根據國家《石油化工設計防火規范》GB50160的規定：“甲、乙類液體的固定拱頂灌，應設阻火器和呼吸閥”，而我國呼吸閥產品類型單一，還滿足不理石油化工部門的需要，為解決上述問題，我公司研制開發HX系列新產品。該產品具有類型多，規格齊全，結構緊湊，重量輕，通風量大，泄露小等優點。產品有單呼閥，單吸閥，結構型式均可與阻火器組合構造，也可配制所需的接管。
二、主要零部件:
三、代號說明：
1、呼吸閥代號以HX表示，HX為阻火呼吸閥代號。
2、呼吸閥類型代號以呼入和呼出口有否接管來分類，共8種

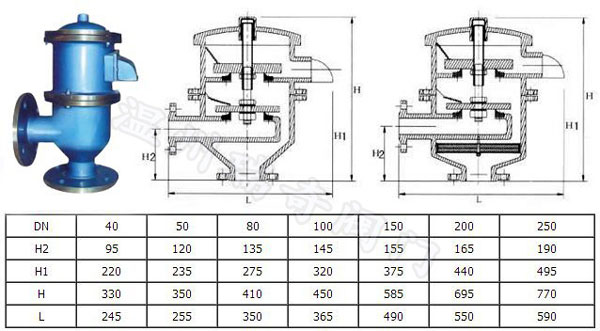

四、主要尺寸：
五、操作壓力和使用環境溫度
呼出壓力：B、+980PaC、+1750PaD、+4KPaE、+18KPa
呼出壓力：B、-295PaC、-295PaD、0.5KPa
(操作壓力指標也可以由客戶指定)
使用環境溫度：-30°C ~ +60°C
六、工作介質
汽油、煤油、柴油、芳烴、硫、空氣等，或其他石油化工物料，阻火類別的選用‘‘HGJ21-89''進行，選用IIA或IIB級由用戶指定。
七、制造和檢驗標準
參照‘‘SY7511-87''、‘‘GB5908-86''等標準進行制造和驗收。
法蘭連接采用HG20592-97,PN1.0，也可以根據用戶需求，按HGJ、JB、ANSI-16.5、JIS等其他標準進行制造。
八、帶雙接管阻火呼吸閥的維護與保養:
為了確保帶雙接管阻火呼吸閥的性能達到安全使用目的，阻火呼吸閥應定期進行檢查和保養：
1、 檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、 重新安裝壓力盤和真空盤時應保證接觸面嚴密，導桿升降靈活。
3、啟用新的呼吸閥時必須清除盤的防震物。
